TIPOS DE GRÁFICAS
Para hacer un análisis de gráficas es necesario primero identificar los ejes coordenados, aque magnitud física hacen referencia y después analizar el comportamiento de la gráfica con relación a esos ejes coordenados.
Gráfica 1: Esta es una gráfica de posición versus tiempo; el cuerpo permanece en la misma posición (reposo) a medida que transcurre el tiempo.
Gráfica 2: Esta es una gráfica de posición versus tiempo; el cuerpo se aleja de un punto de referencia a medida que transcurre el tiempo.

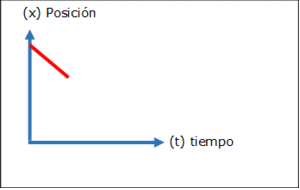

Gráfica 3: Esta es una gráfica de posición versus tiempo; el cuerpo se acerca a un punto de referencia a medida que transcurre el tiempo.
Gráfica 4: Esta es una gráfica de velocidad versus tiempo; el cuerpo permanece con velocidad constante (MUR) a medida que transcurre el tiempo.
Gráfica 7: Esta es un gráfica de posición versus tiempo; no es posible en la física clásica, porque un cuerpo no puede estar al mismo tiempo, en diferentes lugares.
Gráfica 8 importante: En toda gráfica de velocidad versus tiempo; el área bajo la curva representa el espacio recorrido por el móvil. Para esta gráfica; el área corresponde a un rectángulo, es decir; que el espacio recorrido por el móvil es: x=área
x=vt
La cual es la ecuación de posición para el MUR.
Gráfica 5: Esta es una gráfica de velocidad versus tiempo; el cuerpo aumenta su velocidad (MUA) a medida que transcurre el tiempo, es decir está acelerado.
Gráfica 6: Esta es una gráfica de velocidad versus tiempo; el cuerpo disminuye su velocidad (MUA) a medida que transcurre el tiempo, es decir está desacelerado.
Gráfica 9 importante: En toda gráfica de velocidad versus tiempo; el área bajo la curva representa el espacio recorrido por el móvil. Para esta gráfica; el área corresponde a un triángulo, es decir; que el espacio recorrido por el móvil es: x=área
x=vt/2
